瀚盛通风管道防火板包覆系统

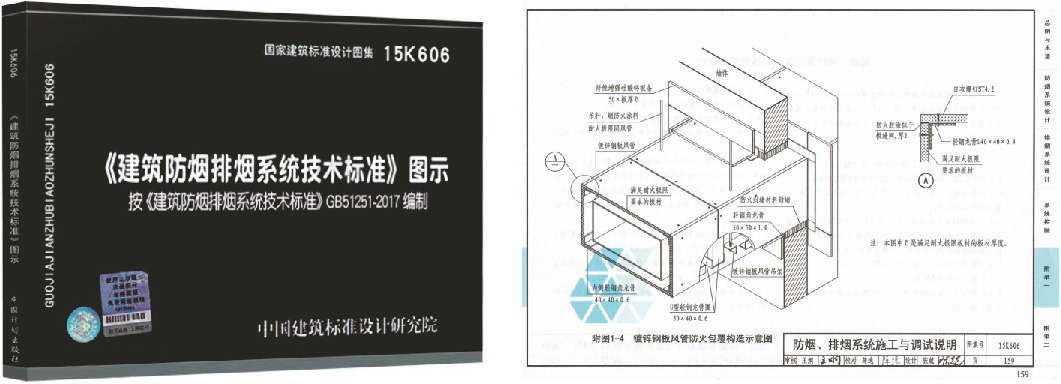

《建筑防烟排烟系统技术标准图示15K606》给出了权威性解决方案——防火板包覆做法
实践证明，防火板包覆系统在国外具有超过四十年的使用寿命，产品及系统的使用性能极其稳定
系统主要优势
- 不含石棉、卤素、有机溶剂、对环境无损
- 在国内外有近四十年的应用历史，技术成熟
- 管壁耐压、沿程阻力、消声等性能均符合要求
- 板材环保，理化性能稳定，可应用于潮湿环境，耐久性好
- 安装速度快，安装方式灵活，不受截面型式和尺寸限制
- 不含石棉和甲醛，高温下无有毒烟气释放

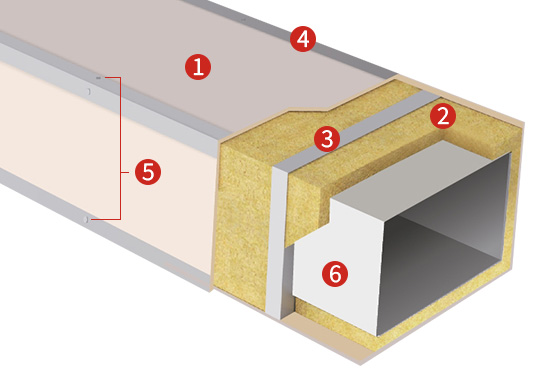

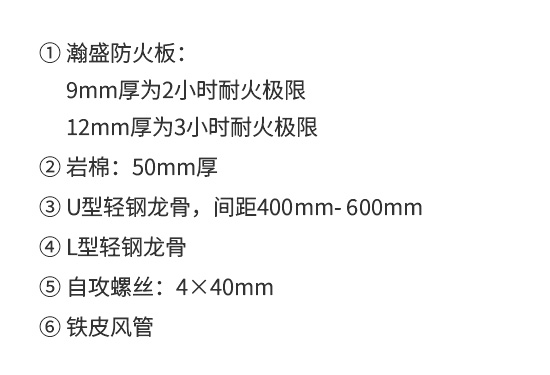

系统结构
应用部位
2. 地下空间的排烟（或与通风合用）风管；
3. 防烟楼梯间或前室的加压送风风管；
4. 通过楼梯间、前室或疏散通道的所有风管；
5. 穿过防火隔墙、楼板和防火墙的风管；
6. 穿越防火分区的补风管道。
各耐火材料风管优缺点对比
|
风管名称 |
铁皮风管 |
玻镁风管 |
防火板包覆风管 |
|
连接方式 |
法兰连接 |
化学粘胶连接 |
物理构件连接 |
|
燃烧性能 |
不燃A级 |
不燃A级 |
不燃A级 |
|
耐火性能
（以30min地库典型场景举例）
|
起火点一般在8~10分钟，温升达到600°C左右， 铁皮风管遇火于500°C软化、变形，坍塌率达到25% |
遇火20min时粉化、烧穿，开胶、结构性丧失 |
遇火无粉化、烧穿，无变形，结构完整性好 |
|
结构稳定性、完整性、隔热性 |
火灾发生时易变形、坍塌，热辐射巨大 |
材质本身经久易反卤开裂，完整性差。 火灾发生时解体坍塌 |
经久耐用，与建筑物同寿命。 火灾发生时，长久保持完整性且隔热。 |
|
新规消防验收 |
单独使用，无法通过GB17428耐火检测 |
单独使用，无法通过GB17428耐火检测 |
该系统可以通过GB17428耐火检测 |

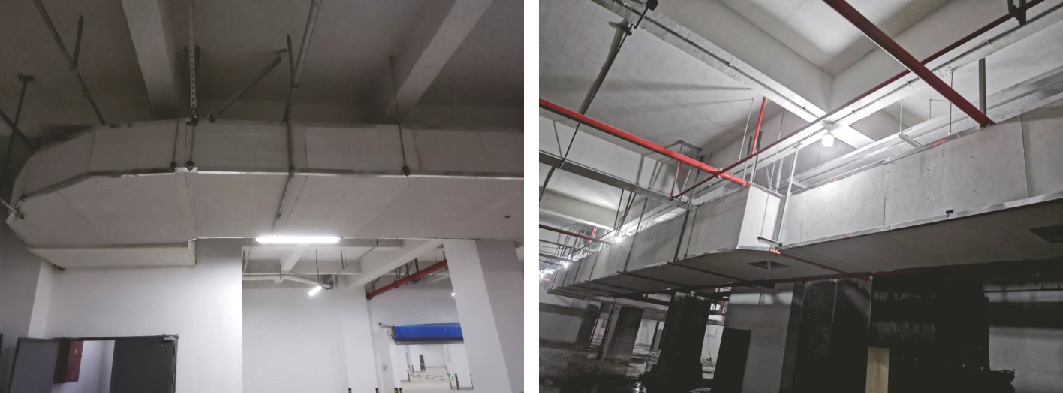

安装实拍图片
瀚盛防火板产品性能介绍
瀚盛防火板，是采用新的高科技技术制造出来的新材料，具有出色的防火、防潮、环保性能和高理化稳定性，不含石棉纤维和甲醛。其主要成分为高强度水泥、多种硅质和钙质无机物、进口植物纤维、精洗石英砂、特种云母以及各种罕见矿物原料。采用先进的自动化设备精制而成。在高温下无有毒烟气释放，纯属环境友好型建筑产品。由于在生产过程中采用了先进的高温高压蒸汽养护技术，产品内部形成规则排列的矩阵晶体结构，因此同质透心，所以物理性能特别稳定，外界温湿度的变化不会导致板材的变形或开裂。
产品性能特点及优势
- 极低导热系数，隔热性能突出
- 板材厚度及施工方法容易监督
- 抗冲击性能优越，无需特殊维护
- 自然环保，高温无有毒烟气产生
- 抗弯强度高，且有一定柔韧性
- 理化性能稳定，优良的耐久性能
- 可应用于潮湿环境中，防潮防霉防菌
- 不燃A级，系统可耐120摄氏度高温
瀚盛提供的建筑防火板材均属于高等级纤维增强硅酸钙板，其耐火性能明显优越于普通钢结构防火板材或喷涂产品等。实践证明，防火板包覆系统在国外具有超过四十年的使用寿命，产品及系统的性能极其稳定。
技术参数
|
物 理 性 能 |
规格 |
1220*2440*(9、12)mm |
|
|
表观密度/(g/m3) |
0.9g/cm3、1.1g/cm3、1.25g/cm3 |
||
|
导热系数/【W/(m·K)】 |
≤0.25W(m·k) |
||
|
吸水率/% |
≤45 |
||
|
湿涨率/% |
≤0.25 |
||
|
不燃性 |
GB 8624不燃性A级 |
||
|
不透水性 |
24h检验后板的底面不出现水滴 |
||
|
抗冻性试验 |
抗冻性能 |
经25次冻融循环，不出现破裂、分层 |
|
|
抗折强度比率 |
≥70% |
||
|
热雨性能 |
经25次循环试验，不出现开裂、分层等影响产品正常使用的缺陷 |
||
|
热水性能 |
抗折强度比率≥60% |
||
|
力 学 性 能 |
浸泡-干燥性能 |
经25次循环试验，抗折强度比率≥65% |
|
|
抗折强度 |
气干 |
＞11MPa |
|
|
泡水 |
＞8MPa |
||
|
弹性轻度 |
横向24000MPa 纵向＞5000MPa |
||
|
抗压强度 |
＞6.6 (N/m㎡) |
||
|
抗拉强度 |
横向＞3.6 (N/m㎡) 纵向＞5.0 (N/m㎡) |
||
|
厚度 |
9、12（mm） |
/ |
|
长度×宽度 |
2440×1220（mm×mm） |
/ |
|
密度（平均值） |
1.1g/cm3 |
/ |
|
导热系数 |
≤0.20W（m·k） |
JC/T564.1-2018 |
|
湿涨率 |
≤0.2% |
|
|
抗折强度 |
＞10MPa |
|
|
不燃性能 |
A级 |
GB 8624 |
|
烟毒性 |
安全级 AQ1 |
GB/T 20285-2006 |
|
含水率 |
≤10% |
JC/T564.1-2008 |
|
螺钉拔出力 |
≥90N |
|
|
厚度 |
9、12（mm） |
/ |
|
长度×宽度 |
2440×1220（mm×mm） |
/ |
|
密度（平均值） |
1.25g/cm3 |
/ |
|
导热系数 |
≤0.25W（m·k） |
JC/T564.1-2018 |
|
湿涨率 |
≤0.25% |
|
|
抗折强度 |
＞10MPa |
|
|
不燃性能 |
A级 |
GB 8624 |
|
烟毒性 |
安全级 AQ1 |
GB/T 20285-2006 |
|
含水率 |
≤10% |
JC/T564.1-2008 |
|
螺钉拔出力 |
≥80N |
|
-
